高爐用無攪拌耐火澆注料



無攪拌耐火澆注料是在超低水泥耐火澆注料的基礎上開發的。由于施工方法的變化，材料本身也發生了變化，主要表現為：采用固體水玻璃、熱硬樹脂等材料作為結合劑，調整顆粒級配，加入儲存劑和快干劑，防止材料在儲存和運輸過程中分離偏析，可保存15~20天不變質。



Al2O3無攪拌水玻璃-SiC-C質耐火澆注料的硬化機理是由于水玻璃的脫水，凝膠和超微粉逐漸形成。隨著加熱溫度的不斷升高，使其硬化，最終實現陶瓷結合。



固體水玻璃的化學成分、顆粒度、溶解度、添加量等因素，Al2O3-SiC-C質耐火澆注料的性能影響較大，應通過試驗合理選擇。在國外，固體水玻璃作為結合劑，其化學成分(%)為:SiO2：69~75和Na2O：22.97~23.38，顆粒度為0.074~3mm。在我國，粉狀硅酸鈉的化學成分為SiO2:57%~61%和Na2o2o:20%~23.，顆粒度與國外相同，模數為2.6~3.0。溶解度為150g樣溶于40℃水中所需時間≤7min。

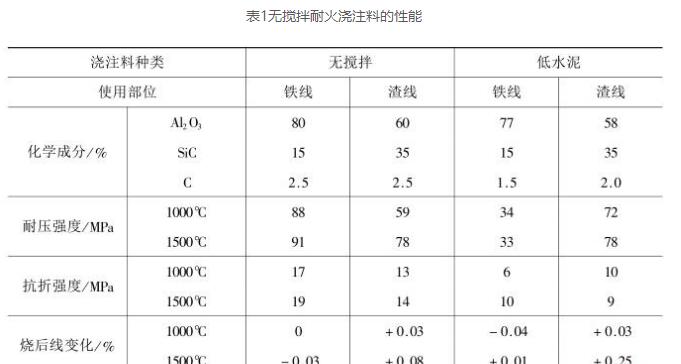

表1為無攪拌耐火澆注料的性能。表中列出了高爐鐵溝中使用的低水泥耐火澆注料。從表中可以看出，無攪拌Al2O3-SiC-C質耐火澆注料和低水泥，Al2O3-SiC-與C質澆注料相比，其特點是強度高、耐渣性好，這是由于結合劑用量少，不含CaO。





與低水泥、超低水泥耐火澆注料相比，無攪拌耐火澆注料具有優異的性能。在國外高爐鐵溝試用，取得了初步成效。我國正處于探索階段，應積極發展。
